Råd og vejledning

• NYT! Der skal monteres unioner / forskruninger ved hovedhaner, så hovedhaner let kan skiftes.
• Målerforskruningerne, som følger med måleren, SKAL bruges.
• Måleren må IKKE monteres i en unit.
• Der skal altid monteres en afspærringsventil efter flowdel og returføler
• Ved små målere skal følere monteres maks. 10 cm fra hovedhane eller væggennemføring. Ved større målere så tæt på hovedhane som muligt.


Der kræves minimum 0,70 meter frihøjde over måler og minimum 0,40 meter fri afstand foran måleren. Er display/tælleværk på den elektroniske måler placeret på væg eller på et andet let tilgængeligt sted, kan frihøjden over måleren reduceres til 0,40 meter.

Flowmåleren må monteres lodret på enten stigrør eller faldrør.

Flowmåleren må IKKE monteres i en unit og skal monteres maks. 40 cm fra hovedhanen. Ved større målere skal flowdel monteres så tæt ved hovedhanen som muligt.

Vær opmærksom på, at flowdelen ikke monteres som position A, da det kan give luft i flowdelen.

Herunder kan du se, hvordan flowdel skal placeres ved vandret montering.

Følerspidsen skal placeres midt i røret/vandstrømmen. Det gælder både for direkte følere og lommefølere. Brug derfor fittings, der passer til medfølgende følernippel eller dykrør.

Antennen SKAL monteres lodret og med kabeludgangen nederst. Antennen skal fastgøres til væg med skruer.

Antennen skal monteres så højt som muligt og må IKKE være gemt væk eller afskærmet af metal. For eksempel må antennen ikke monteres inde i en unit eller bag en varmtvandsbeholder.

Hvis måleren monteres ved udvendigt stik i skab, SKAL antennen monteres UDVENDIGT på skabet.

Placering af måleren
Måleren kan placeres på tre måder. Der skelnes mellem indvendigt og udvendigt stik.

Indvendigt stik
Måleren skal monteres ved hovedhanerne. Følere maks. 10 cm fra hovedhane.


Udvendigt stik med indvendig målermontering
Hele måleren (følere, flowdel og tælleværk) monteres indvendigt og umiddelbart ved væggennemføring. Følere maks. 10 cm fra væggennemføring.

Udvendigt stik med udvendig målermontering
Hele måleren (følere, flowdel og tælleværk) monteres i udvendigt skab. Følere maks. 10 cm fra hovedhaner.


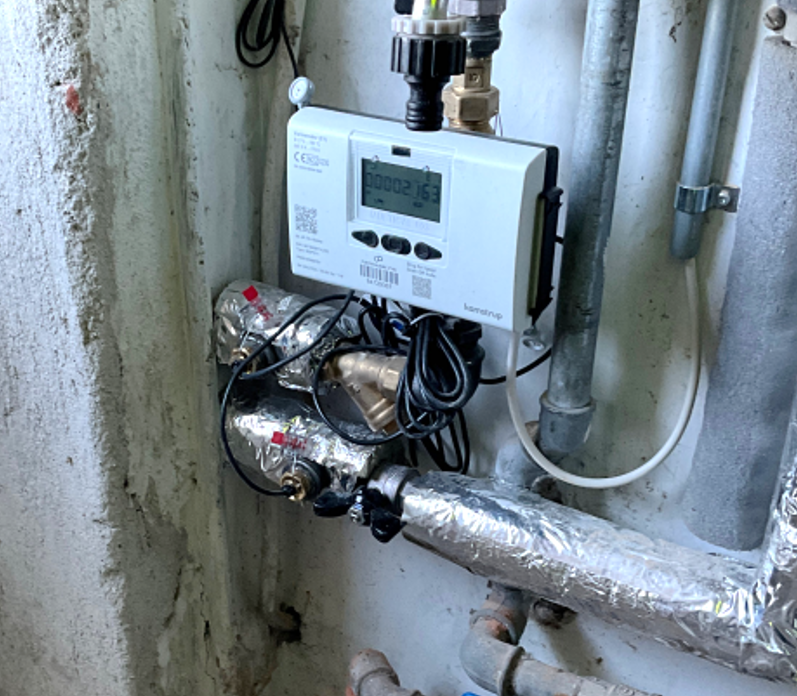

Ved murgennemføring er det vigtigt, at rør er isoleret, og at der fuges indvendigt og udvendigt.

Installationen skal isoleres i henhold til DS452. Der kan dog være enkelte komponenter, der ikke tåler indpakning i isolering. Her følges fabrikantens anvisninger.

Flowdel til varmemåler

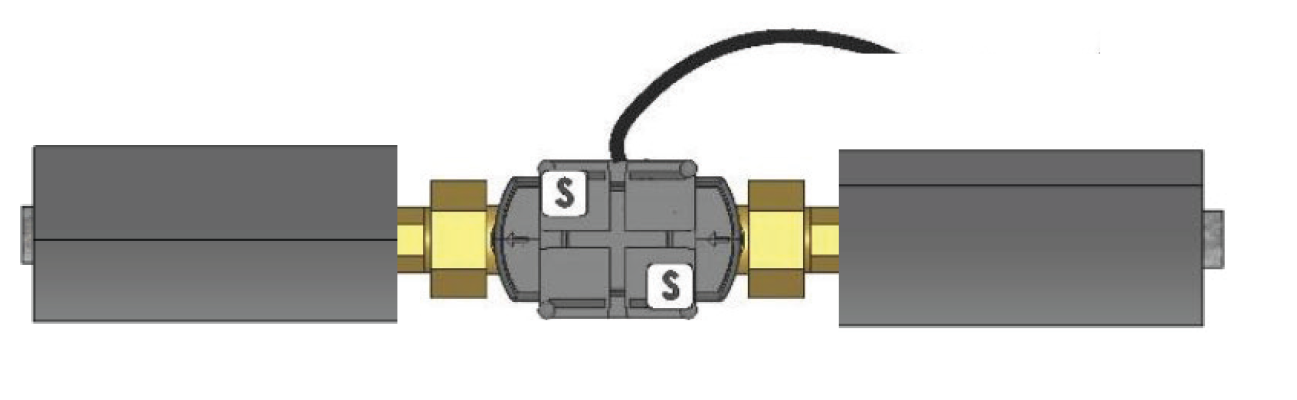

BEMÆRK: Plasthuset på flowdel må aldrig isoleres. Det indeholder følsom elektronik (flow-sensor-PCB), som IKKE må udsættes for høje temperaturer.

Vi skal også have adgang til at plombere vores flowdel og med tiden også kunne skifte den. Derfor vil vi bede om, at flowdel og forskruninger på begge sider ikke isoleres.

Kabel til flowdel og kabler til temperaturfølere må ikke skjules i isoleringen. Alle kabler skal være frit tilgængelige.

Du har monteret følerne korrekt, hvis temperaturen er høj på fremløbet og lav på returløbet.

Du har vendt flowdelen rigtigt, hvis du åbner for en radiator og ser at l/h er større end 0.

Vejledning til montering af elektroniske varmemålere.
